جدول تصنيع التركيبات المعيارية
التطبيق: اللحام والتجميع
العملية: التصنيع باستخدام الحاسب الآلي
المعالجة السطحية: عادي/نيتريد
النوع: ثلاثي الأبعاد
العلامة التجارية: ليمار
وصف المنتجات
فريق محترف

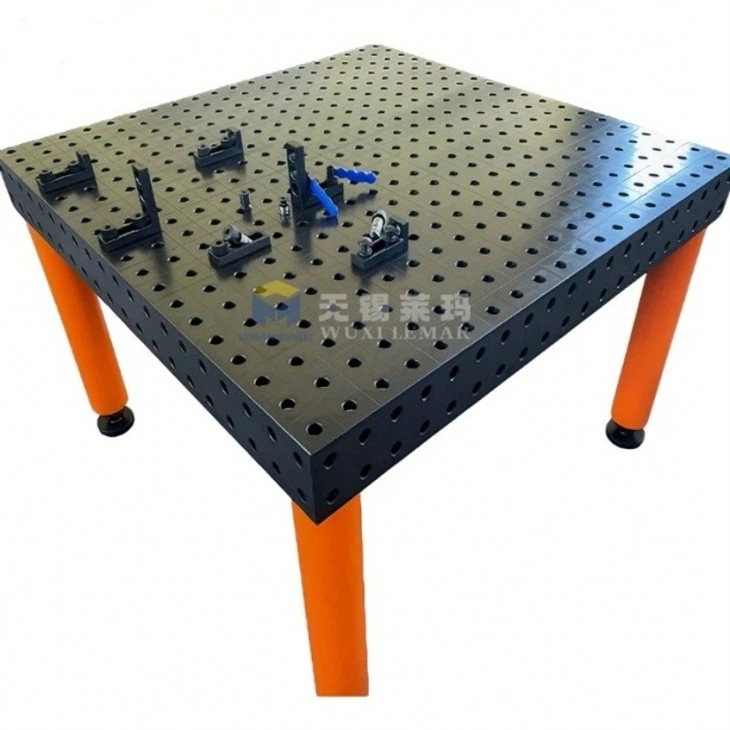

طاولة تصنيع التركيبات المعيارية عبارة عن طاولة عمل عالية القوة- مزودة بنظام ثقب شبكي دقيق، مقترنة بمكونات تركيبات قياسية وقابلة للتبديل، لتحديد موضع قطع العمل وتثبيتها بسرعة لإكمال اللحام والتجميع والفحص والتصنيع الخفيف.
مبدأ العمل
تحديد موضع المرجع: توفر فتحات الشبكة الموجودة على الطاولة مرجع XYZ ثلاثي الأبعاد، بينما يحدد موقع المسامير/الكتل المرجعية إحداثيات قطعة العمل.
التثبيت المرن: يتم تجميع مكونات التركيبات وفقًا لشكل قطعة العمل، مما يلغي الحاجة إلى -أدوات مصنوعة حسب الطلب.
التكرار: تصل دقة نظام الفتحات وتركيبات التثبيت إلى **±0.02 مم، مما يضمن اتساق الدفعة.
التغيير السريع: يتم إجراء التفكيك وإعادة التجميع عند تغيير المنتجات، مما يقلل وقت التغيير من ساعات إلى دقائق.
سلسلة المنتجات
منتجنا

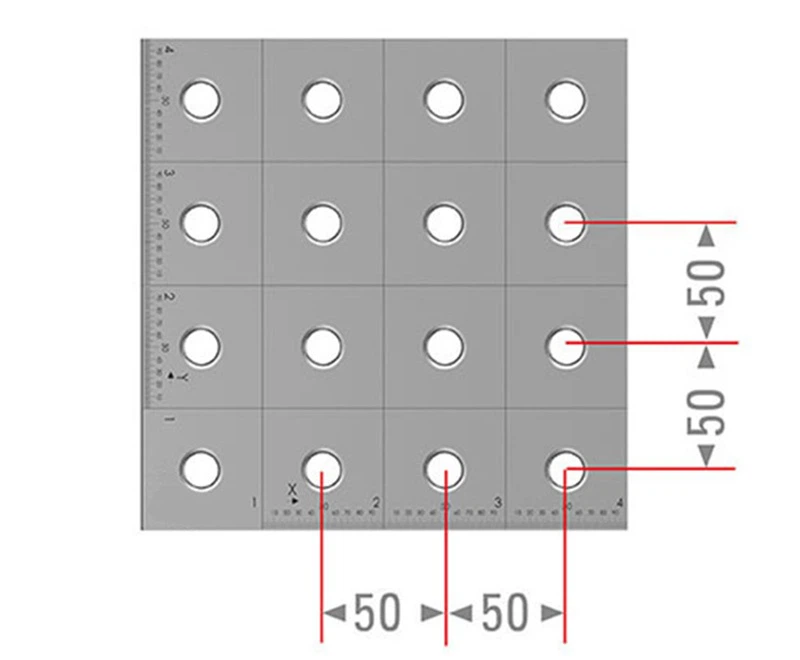

سلسلة D16
قطر الثقب: φ16.065-φ16.149 مم (تحمل فتحة D10)
دبوس القفل المطابق: φ16 h7
تباعد الفتحات: 50 ±0.05 مم (الشبكة 50×50 مم)
خطوط الشبكة: فاصل زمني 50 مم، بمقياس ملليمتر على الحافة
سطح العمل: خمسة جوانب قابلة للاستخدام (ثقوب موزعة بالتساوي على السطح العلوي وأربعة أسطح جانبية)
المواد الشائعة: الفولاذ Q345/Q355 (16Mn)، الحديد الزهر HT300 اختياري أيضًا.
العلاج: تخفيف الضغط العام-من التلدين؛ نيترة الغاز عالية الجودة- (HV450–630، الصلابة حوالي 58–62).

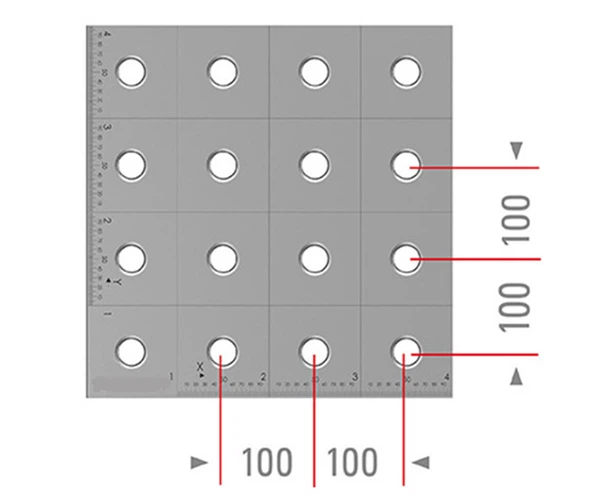

سلسلة D28
قطر الثقب: φ28.065-φ28.149 ملم (D10)
دبوس القفل المطابق: φ28 h7
تباعد الفتحات: 100 ±0.05 مم (الشبكة 100×100 مم)
خطوط الشبكة: فاصل 100 مم، مقياس ملليمتر على الحافة
سطح العمل: خمسة جوانب قابلة للاستخدام
المواد الشائعة: الفولاذ Q345/Q355 (16Mn)، الحديد الزهر HT300 اختياري أيضًا.
العلاج: تخفيف الضغط العام-من التلدين؛ نيترة الغاز عالية الجودة- (HV450–630، الصلابة حوالي 58–62).
المزايا الأساسية
- المرونة القصوى: محطة لحام واحدة تتكيف مع إنتاج دفعات متنوعة وصغيرة-تشمل عمليات اللحام والتجميع والفحص.
- خفض التكلفة وتحسين الكفاءة: لا يلزم تركيبات مخصصة، مما يقلل من تكاليف التصميم والتصنيع؛ التغيير السريع يحسن استخدام المعدات.
- الدقة والاتساق العاليان: تضمن أنظمة الفتحات الدقيقة + التركيبات القياسية إمكانية التكرار العالية وتقليل تشوه اللحام.
- متين وسهل الصيانة: يوفر علاج النيترة/التصلب مقاومة للتآكل والصدأ؛ يؤدي استبدال المكونات الفردية إلى تقليل تكاليف الصيانة.
- كفاءة المساحة: قم بالتفكيك والتخزين عند عدم الاستخدام، مما يشغل مساحة أقل بكثير من رفوف التثبيت المخصصة.
الربط والتوسع القدرات
- يمكن توصيل وحدات متعددة بسلاسة: يمكن توصيل مناضد العمل ذات المواصفات نفسها بسلاسة باستخدام دبابيس تحديد المواقع وكتل القفل للمحاذاة. يبقى التسطيح الإجمالي دون تغيير بعد الاتصال. يمكن تجميع-مناضد العمل الكبيرة جدًا مثل 2m×3m و3m×4m حسب الحاجة، وهي مناسبة لمعالجة المكونات الكبيرة مثل إطارات المركبات الكبيرة، وإطارات الآلات الهندسية، ومكونات الحاويات.

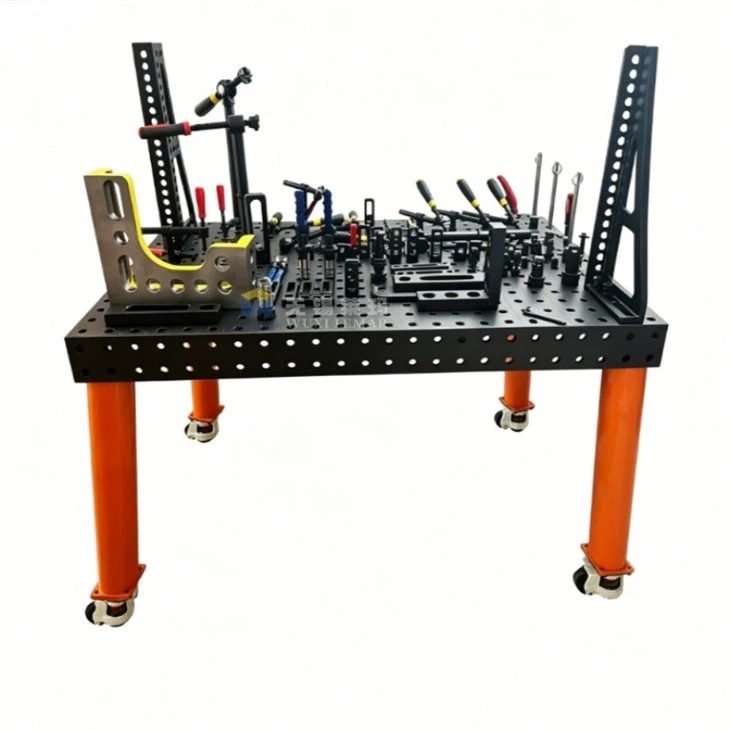

- توسعة ثلاثية الأبعاد: طاولة اللحام، المجهزة بأعمدة ممتدة، وأقواس تمديد، وتركيبات جانبية -، تتيح التثبيت ثلاثي الأبعاد-. بالإضافة إلى العمليات المستوية، يمكنها إجراء تحديد موضع قطع العمل الجانبية والرأسية ومتعددة الزوايا-، على عكس مناضد العمل الثابتة العادية.
- ملحقات التوسعة الوظيفية: يمكن إضافة قضبان التوجيه، ولوحات الفهرسة، وآليات تحديد المواقع الدوارة، وواجهات استخراج الغبار، والحواجز الواقية، للتكيف مع خطوط الإنتاج الآلية ومحطات اللحام الآلية.
شهادة الجودة
اتصل بنا
ملف الشركة
تأسست LEMAR MACHINERY في عام 2005، وهي شركة متخصصة في تصنيع وتوريد معدات اللحام في الصين. لقد بدأنا بآلات اللحام الأساسية مثل الإطارات الدوارة وأجهزة تحديد المواقع وأجهزة المناولة، وتوسعنا إلى آلات الحفر CNC وطاولات اللحام ثلاثية الأبعاد وحلول الأدوات المرنة في عام 2008. منذ عام 2007، ركزنا على الأعمال التجارية العالمية، وترقية المنتجات لتلبية المعايير الدولية. مع حصولنا على شهادتي CE وGS في عام 2015، نجحنا في دخول الأسواق الأوروبية والأمريكية، والآن نقوم بالتصدير إلى أكثر من 30 دولة ومنطقة. تُستخدم منتجاتنا على نطاق واسع في صناعة السيارات وبناء السفن والفضاء والنفط والغاز وطاقة الرياح وأوعية الضغط وصناعات اللحام الآلي. نحن ملتزمون بتوفير معدات لحام موثوقة وحلول شاملة للعملاء العالميين.
هل تبحث عن-طاولة تصنيع تركيبات عالية الجودة؟ تواصل معنا اليوم للحصول على عرض أسعار سريع أو مزيد من التفاصيل:
