كيفية حساب انحراف غسالة الأمواج؟

مرحبًا يا من هناك! كمورد للغسالة الموجية، غالبًا ما يتم سؤالي عن كيفية حساب انحراف الغسالة الموجية. إنه موضوع بالغ الأهمية، خاصة بالنسبة لأولئك الذين يعتمدون على هذه الغسالات في مشاريعهم. لذا، دعونا نتعمق فيه ونفصله.

ما هي غسالة الموجة؟

أول الأشياء أولاً، دعونا نتعرف سريعًا على ماهية الغسالة الموجية. الغسالة الموجية هي نوع من الغسالة الزنبركية ذات الشكل المتموج. يسمح هذا التصميم بتوفير قدر معين من قوة الزنبرك عند ضغطه. تأتي الغسالات الموجية بمواد مختلفة، مثل الفولاذ المقاوم للصدأ، وبتكوينات مختلفة، مثلغسالة موجة من الفولاذ المقاوم للصدأوغسالة ثلاث موجات. يتم استخدامها في مجموعة واسعة من التطبيقات، بدءًا من السيارات وحتى الإلكترونيات، لتوفير التحميل المسبق وامتصاص الاهتزاز وتعويض التمدد الحراري.

لماذا حساب الانحراف؟

يعد حساب انحراف الحلقة الموجية أمرًا مهمًا لعدة أسباب. أولاً، يساعدك هذا على تحديد مقدار ضغط الغسالة تحت حمل معين. يعد هذا أمرًا بالغ الأهمية لضمان عمل الغسالة على النحو المقصود في التطبيق الخاص بك. إذا كان الانحراف مرتفعًا جدًا، فقد لا توفر الغسالة قوة زنبركية كافية. من ناحية أخرى، إذا كان الانحراف منخفضًا جدًا، فقد لا تتمكن الغسالة من امتصاص الكمية المطلوبة من الاهتزاز أو تعويض التمدد.

العوامل المؤثرة على انحراف غسالة الموجة

قبل أن ندخل في الحساب الفعلي، دعونا نلقي نظرة على العوامل التي تؤثر على انحراف الحلقة الموجية:

1. خصائص المواد: يلعب نوع المادة المستخدمة في الغسالة الموجية دوراً هاماً في انحرافها. تحتوي المواد المختلفة على وحدات مرنة مختلفة، والتي تحدد مقدار تمدد المادة أو ضغطها تحت الحمل. على سبيل المثال، يحتوي الفولاذ المقاوم للصدأ على معامل مرونة مختلف مقارنة بالمعادن الأخرى، مما سيؤثر على انحراف أغسالة موجة من الفولاذ المقاوم للصدأ.
2. أبعاد الغسالة: إن أبعاد الحلقة الموجية، مثل قطرها الخارجي، وقطرها الداخلي، وسمكها، وعدد الموجات، تؤثر أيضًا على انحرافها. يمكن أن يؤدي القطر الخارجي الأكبر أو عدد أكبر من الموجات إلى انحراف مختلف مقارنة بانحراف أصغر.
3. تم تطبيق التحميل: ربما تكون كمية الحمل المطبقة على الحلقة الموجية هي العامل الأكثر وضوحًا الذي يؤثر على انحرافها. كلما زاد الحمل، زاد الانحراف ضمن الحد المرن للمادة.

عملية الحساب

الآن، دعونا نصل إلى التفاصيل الدقيقة لحساب انحراف غسالة الموجة. هناك عدة طرق مختلفة، ولكن إحدى الطرق الأكثر شيوعًا هي استخدام الصيغة العامة التالية:

$$\delta=\frac{8P(D_{o}^4 - D_{i}^4)}{E\pi nt^3}$$

أين:

• $\delta$ هو انحراف الموجة
• $P$ هو الحمل المطبق على الغسالة
• $D_{o}$ هو القطر الخارجي للغسالة
• $D_{i}$ هو القطر الداخلي للغسالة
• $E$ هو معامل المرونة للمادة المستخدمة في الغسالة
• $n$ هو عدد الموجات في الغسالة
• $t$ هو سمك الغسالة

دعونا نحلل هذا أبعد قليلا. المعامل المرن $E$ هو أحد خصائص المادة. على سبيل المثال، بالنسبة للفولاذ المقاوم للصدأ، يكون معامل المرونة عادةً حوالي 190 دولارًا - 210 دولارًا أمريكيًا. يمكنك العثور على القيمة المحددة للمادة التي تستخدمها من جداول خصائص المواد.

يتم قياس القطرين الخارجي والداخلي، $D_{o}$ و$D_{i}$، مباشرةً من فلكة الموجة. تأكد من قياسها بدقة، حيث أن أي خطأ بسيط يمكن أن يؤدي إلى اختلافات كبيرة في الانحراف المحسوب.

عدد الموجات $n$ هو ببساطة عدد الموجات الموجودة على الغسالة. والسمك $t$ هو سمك المادة التي تصنع منها الغسالة.

حساب المثال

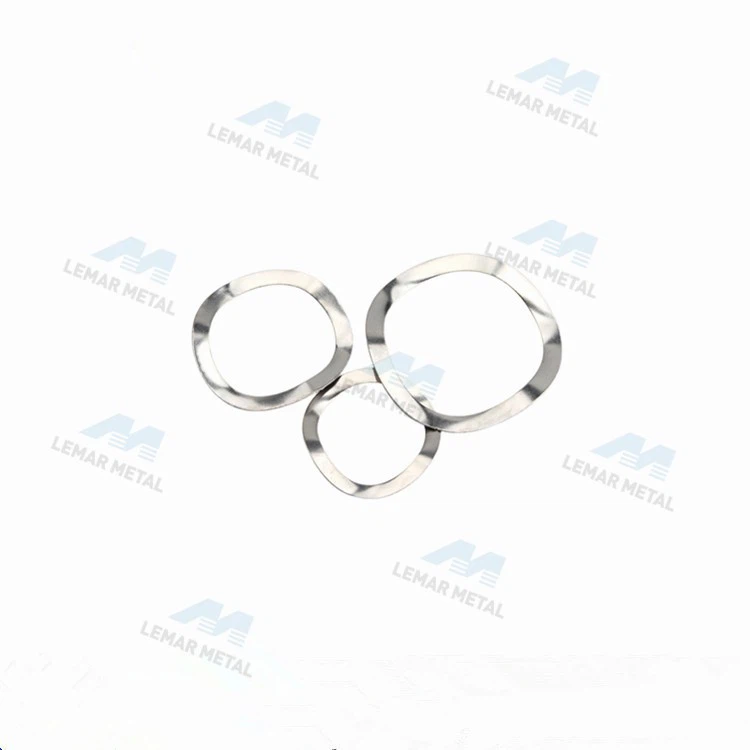

لنفترض أن لديناغسالة موجة الربيعمصنوعة من الفولاذ المقاوم للصدأ مع الخصائص التالية:

• القطر الخارجي $D_{o}= 20$ ملم
• القطر الداخلي $D_{i}= 10$ مم
• سمك $t = 1$ مم
• عدد الموجات $n = 3$
• المعامل المرن $E = 200$ GPa (أو $200\times10^{3}$ MPa)
• الحمل المطبق $P = 50$ N

أولا، نحن بحاجة إلى تحويل جميع الوحدات إلى نفس النظام. دعونا نستخدم ملليمتر ونيوتن.

نحسب $(D_{o}^4 - D_{i}^4)=(20^4 - 10^4)=(160000 - 10000)=150000$ $mm^4$

الآن نعوض القيم في الصيغة:

$$\دلتا=\فارك{8\times50\times150000}{200\times10^{3}\times\pi\times3\times1^3}$$

$$\دلتا=\فارك{6000000}{1884955.59}$$

$$\دلتا\حوالي 3.18$$ ملم

لذلك، تحت حمل قدره 50 نيوتن، سوف تنحرف حلقة الزنبرك الموجي هذه بمقدار 3.18 مم تقريبًا.

حدود الحساب

من المهم ملاحظة أن هذه الصيغة هي نموذج مبسط. في تطبيقات العالم الحقيقي، هناك عوامل أخرى يمكن أن تؤثر على الانحراف، مثل تفاوتات التصنيع، وتشطيب السطح، وطريقة تطبيق الحمل. أيضًا، إذا تجاوز الحمل الحد المرن للمادة، فسوف تتعرض الغسالة لتشوه البلاستيك، ولن تعد الصيغة صالحة.

استخدام البرمجيات للحساب

إذا كنت تتعامل مع تصميمات معقدة لغسالات الموجات أو كنت بحاجة إلى نتائج أكثر دقة، فيمكنك استخدام برامج هندسية متخصصة. تأخذ هذه البرامج في الاعتبار عوامل أكثر بكثير من الصيغة البسيطة التي استخدمناها أعلاه. يمكنهم محاكاة سلوك الغسالة الموجية تحت أحمال وظروف مختلفة، مما يتيح لك توقعًا أكثر دقة للانحراف.

خاتمة

يعد حساب انحراف الغسالة الموجية خطوة مهمة في ضمان وظيفتها المناسبة في تطبيقك. من خلال فهم العوامل التي تؤثر على الانحراف واستخدام طرق الحساب المناسبة، يمكنك اختيار الغسالة الموجية المناسبة لاحتياجاتك.

إذا كنت في السوق للحصول على غسالات موجة عالية الجودة، سواء كان ذلكغسالة موجة من الفولاذ المقاوم للصدأ، أغسالة ثلاث موجات، أو أغسالة موجة الربيع، أنا هنا للمساعدة. نحن نقدم مجموعة واسعة من الغسالات الموجية لتلبية متطلباتك المحددة. إذا كانت لديك أي أسئلة أو كنت ترغب في مناقشة احتياجات الشراء الخاصة بك، فلا تتردد في التواصل معنا. يسعدنا دائمًا إجراء محادثة وإيجاد الحل الأفضل لك.

مراجع

• شيجلي، جي إي، وميشكي، سي آر (2001). تصميم الهندسة الميكانيكية. ماكجرو - هيل.
• بوديناس، آر جي، ونيسبيت، جي كي (2011). تصميم الهندسة الميكانيكية لشيجلي. ماكجرو - هيل.
